Спинной мозг (medulla spinalis) с корешками спинномозговых нервов.1-ромбовидная ямка (головного мозга) 2-корсшки спинномозговых нервов; 3-шейное утолщение спинного мозга; 4-задняя срединная борозда; 5-спинномозговые нервы; 6-твердая оболочка спинного мозга; 7-зубчатая связка; 8-поясничное утолщение спинного мозга; 9-конус спинного мозга; 10-«конский хвост»(корешки поясничных и крестцовых спинномозговых нервов); 11-концевая (терминальная) нить.

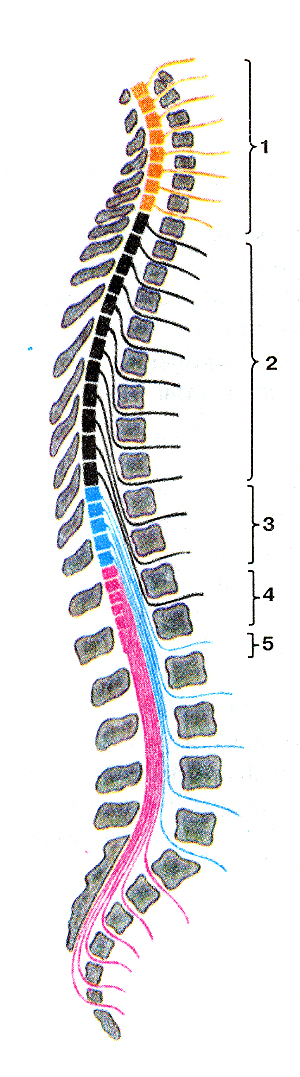

Топография сегментов спинного мозга в позвоночном канале.1-шейный отдел (segments I-8): 2-грудной отдел (segments I -12); 3-поясничный отдел (segments1-5); 4-крестцовый отдел (segments1-5); 5-копчиковый отдел (segments1-3).

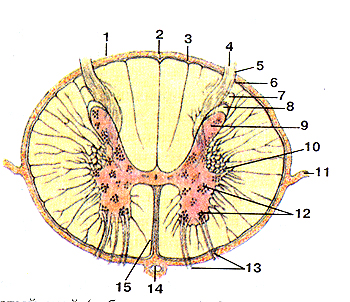

Спинной мозг (medulla spinalis) на поперечном разрезе.1-мягкая оболочка спинного мозга; 2-задняя срединная борозда; 3-задняя промежуточная борозда; 4-задний корешок спинномозгового нерва; 5-задне-боковая борозда; 6-по- 15 14
граничная зона; 7-губчатый слой (губчатая зона); 8-студенистое вещество; 9-задний рог спинного мозга; 10-боковой рог; 11-зубчатая связка; 12-перелний рог спинного мозга; 13-передний корешок спинномозгового нерва; 14-персдняя спинномозговая артерия; 15-передния срединная шель.

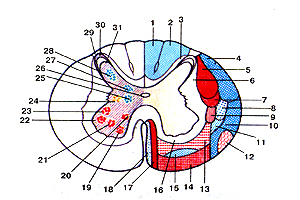

Схема расположения проводящих путей в белом веществе и ядер в сером веществе на поперечном разрезе спинного мозга.1; 2-тонкий и клиновидный пучки; 3-собственный (задний) пучок; 4-залний спипно-мозжечковый путь; 5-латеральный пирамидный (корково-спинномозговой) путь; 6-собствепный пучок (латеральный); 7-красноядерно-спинномозговой путь; 8-латеральный спинно-таламический путь; 9-задний преддверно-спинномозговой путь; 10-передний спинно-мозжечковый путь; 12-оливо-спинномозговой путь; 13-ретикуло-спинномозговой путь; 14-преддверно-спинномозговой путь; 15-передний спинно-таламический путь; 16-собственный пучок (передний); 17-передний пирамидный(корково-спинномозговой) путь; 18-покрышечно-спинномозговой путь; 19-переднемедиальное ядро; 20-задне-медиадьное ядро; 21-центральное ядро; 22-передне-латеральное ядро; 23-задне-латеральное ядро; 24-промежуточно-латеральное ядро; 25-промежуточное ядро; 26-центральный капал; 27-грудное ядро; 28-собсгвенное ядро (BNA): 29-пограничная зона (BNA); 30-губчатый слой; 31-студенистое вещество.


Оболочки спинного мозга (meninges medullae spinalis)в позвоночном канале. Поперечный разрез на уровне межпозвоночного лиска.1-твёрдая оболочка спинного мозга; 2-эпидуральное пространст во; 3-паутинная оболочка; 4-задний корешок спинномозговой нерва: 5-передний корешок; 6-спинномозговой узел; 7-спинномозговой нерв; 8-подпаутинное (субарахноидальное) пространство; 9-зубчатая связка.
